抗裂砂浆试验方法

1、抗裂砂浆可使用时间：

标准抗裂砂浆配置好后，在试验室标准条件下按制造商提供的可操作时间（没有规定时按1.5h）放置，此时材料应有良好的操作性。

2、抗裂砂浆拉伸粘结强度、浸水拉伸粘结强度：

在10个70×70×20水泥砂浆试块上，用标准抗裂砂浆置入标准模具内，制作成标准规定的试件，成型时注意用刮刀压实，试块用聚氯乙烯薄膜覆盖，在试验室温度条件下养护7d，取出试验室标准条件下继续养护20d。用双组环氧树脂或其他高强度粘结剂粘结钢质上夹具，放置24h。

试验：5个试件，将试件置于水平状态，在拉力试验机上，沿试件表面垂直方向以5㎜/min的拉伸速度测定最大抗拉强度,即为粘结强度.

另5个试件，将试件水平置于水槽底部标准砂上面，然后注水到水面距离砂浆块表面约5㎜处，静置10d后，取出，试检侧面朝下，在（50±2）℃恒温箱内干燥24h再置于标准环境中24h，然后将试件置于水平状态，在拉力试验机上，沿试件表面垂直方向以5㎜/min的拉伸速度测定最大抗拉强度,即为浸水粘结强度。

3、抗压强度：

按照GB/T17671-1999 水泥胶砂强度检验方法 制作试件及养护，抗压强度、抗折强度试验按水泥方法进行。

4、抗裂砂浆压析比：（柔韧度）

按照GB/T17671-1999 水泥胶砂强度检验方法 制作试件及养护，抗压强度、抗折强度试验按水泥方法进行。

压析比计算：T﹦Rc/Rf 试中：T—压析比 Rc—抗压强度 Rf—抗折强度。

5、吸水量：

6、冻融：制作70.7×70.7×70.7试件12个，养护28d。

①将试件装入－15～－20℃范围的冷冻箱；

②用钢筋焊制与试件相匹配的蓝框，将试件放入框内。

③配备称量为5㎏，感量为5g的案秤。

④配备一个溶解水槽，装入试件后能使水温保持在15～20℃范围内。

⑤压力试验机试压。

试件养护26d后从养护箱取出，检查外观并作记录后，两组试件

同时放入15～20℃水中浸泡，水面高出试件20㎜，两天后取出，用拧干的毛巾檫干水分，编号称其重量。一组放入篮框进入冷冻箱动容，另一组放入标准养护箱继续养护。试件在冷冻箱内居底部20㎜、相邻50㎜，

当冷冻箱内温度低于－15℃时将试件放入，冷冻箱内温度保持在－15～－20℃范围内。每次冻结时间为4h，冻后取出放入溶解水槽中，保持在15～20℃溶化，试件在水槽中融化不得小于4h，融化完后即为该次冻融循环结束。取出试件，送入冷冻箱进行下次循环试验。

每五次循环，应进行一次外观检查，并记录试件的破坏情况，当该组试件6块中的4块出现明显破坏（分层、开裂、贯通缝）时，该组试件的冻融试验终止。

冻融试验结束后，冻融试件与对比试件应同时放入105±5℃的条件下烘干，然后进行称量、试压。如冻融试件表面破坏比较严重，应采用水泥净浆修补，放入标准环境中养护2d后再行与对比件同时试压。

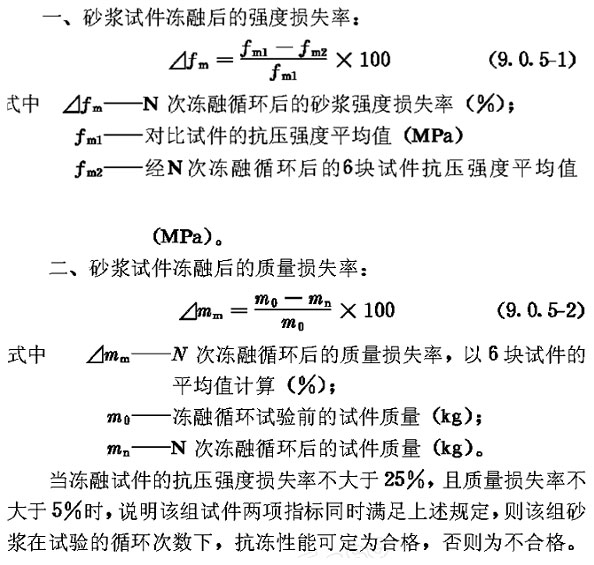

砂浆试件冻融试验后，应分别按下式计算其强度损失率和质量损失率。
